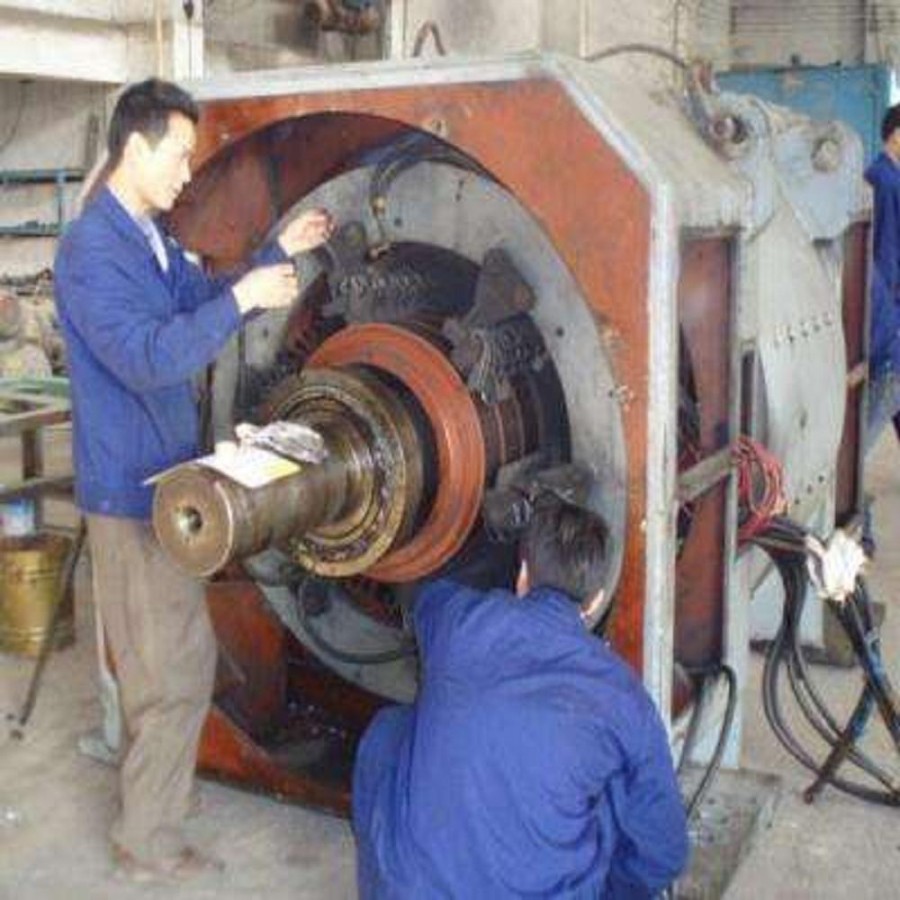

異步電動機是一種把電能轉換成機械能的設備,它廣泛應用于工農業生產及日常生活等各個方面。異步電動機的故障較多,概括起來分為電氣和機械故障兩部分。電氣故障包括各種類型的開關、按鈕、熔斷器、定子繞組及起動設備等,一般定子繞組故障較多,提到電動機的維修,多數指定子繞組的修理;轉子出現故障的概率較低。而機械方面的故障,多指軸承、風葉、機殼、聯軸器、端蓋、軸承蓋和轉軸等。
以下介紹電機維修工具的制作
繞線模是繞制線圈的必備工具,尺寸應嚴格符合預定值。用杉木板制作加工成模芯和夾板,兩面打磨光滑。劃線板和壓線板是嵌線的輔助工具。
(1)模芯制作
圖2以24槽4極三相單層同心式繞組為例)?確定線圈周長L(可由舊繞組量取);?計算模芯尺寸:h=(L-PD)P2U鐵心長+0.2~0.
6cm;?制作模芯。DU5cm(杉木板寬度5cm)。作二塊模芯,Y1=5和7槽,模芯周長L1=325mm,L2=375mm。
(2)夾板制作
夾板尺寸比模板大4~5厘米左右;?夾板開小槽的作用:繞線前放綁帶線。
(3)劃線板的制作劃線板是將導線劃入鐵心槽及將嵌入槽中的導線劃直理順的工具,一般用楠竹、膠綢板等磨制而成,其形狀見圖4。
(4)壓線板的制作壓線板又稱通條,它是把嵌入槽中的導線壓緊使其平整的工具,可用楠竹磨制而成,壓線板應用沙紙打磨光滑、無毛刺,以免壓線時損傷導線絕緣,見圖5。
